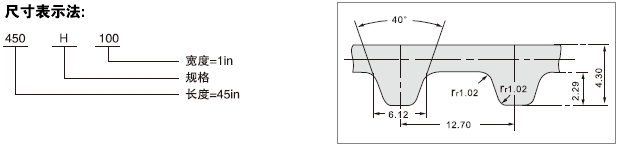

H型(节距=12.7 mm)
规格 | 节线长(mm) | 齿数 |
145H | 368.30 | 29 |
160H | 406.40 | 32 |
185H | 469.90 | 37 |
200H | 508.00 | 40 |
205H | 520.70 | 41 |
210H | 533.40 | 42 |
215H | 546.10 | 43 |
220H | 558.8O | 44 |
225H | 571.50 | 45 |
230H | 584.20 | 46 |
240H | 609.60 | 48 |
245H | 622.30 | 49 |
250H | 635.00 | 50 |
255H | 647.70 | 51 |
260H | 660.40 | 52 |
270H | 685.80 | 54 |
280H | 711.20 | 56 |
285H | 723.90 | 57 |
290H | 736.60 | 58 |
300H | 762.00 | 60 |
310H | 787.40 | 62 |
315H | 800.10 | 63 |
320H | 812.80 | 64 |
325H | 825.50 | 65 |
330H | 838.20 | 66 |
335H | 850.90 | 67 |
340H | 863.60 | 68 |
345H | 876.30 | 69 |
350H | 889.00 | 70 |
355H | 910.70 | 71 |
360H | 914.40 | 72 |
365H | 927.10 | 73 |
370H | 939.80 | 74 |
375H | 952.50 | 75 |
380H | 965.20 | 76 |
385H | 977.90 | 77 |
390H | 990.60 | 78 |
395H | 1003.30 | 79 |
400H | 1016.00 | 80 |
405H | 1028.70 | 81 |
410H | 1041.40 | 82 |
420H | 1066.80 | 84 |
425H | 1079.50 | 85 |
430H | 1092.20 | 86 |
440H | 1117.60 | 88 |
445H | 1130.30 | 89 |
450H | 1143.00 | 90 |
455H | 1155.70 | 91 |
460H | 1168.40 | 92 |
465H | 1181.10 | 93 |
470H | 1193.80 | 94 |
480H | 1219.20 | 96 |
485H | 1231.90 | 97 |
490H | 1244.60 | 98 |
500H | 1270.00 | 100 |
510H | 1295.40 | 102 |
515H | 1308.10 | 103 |
520H | 1320.80 | 104 |
525H | 1333.50 | 105 |
530H | 1346.20 | 106 |
540H | 1371.60 | 108 |
550H | 1397.00 | 110 |
560H | 1422.40 | 112 |
565H | 1435.10 | 113 |
570H | 1447.80 | 114 |
580H | 1473.20 | 116 |
585H | 1485.90 | 117 |
590H | 1498.60 | 118 |
600H | 1524.00 | 120 |
605H | 1536.70 | 121 |
625H | 1587.50 | 125 |
630H | 1600.20 | 126 |
640H | 1625.60 | 128 |
645H | 1638.30 | 129 |
650H | 1651.00 | 130 |
660H | 1676.40 | 132 |
670H | 1701.80 | 134 |
680H | 1727.20 | 136 |
690H | 1752.60 | 138 |
700H | 1778.00 | 140 |
710H | 1803.40 | 142 |
720H | 1828.80 | 144 |
725H | 1841.50 | 145 |
730H | 1854.20 | 146 |
740H | 1879.60 | 148 |
750H | 1905.00 | 150 |
760H | 1930.40 | 152 |
770H | 1955.80 | 154 |
775H | 1968.50 | 155 |
785H | 1993.90 | 157 |
800H | 2032.00 | 160 |
810H | 2057.40 | 162 |
820H | 2082.80 | 164 |
830H | 2108.20 | 166 |
840H | 2133.60 | 168 |
850H | 2159.00 | 170 |
860H | 2184.40 | 172 |
880H | 2235.20 | 176 |
890H | 2260.60 | 178 |
900H | 2286.00 | 180 |
930H | 2362.20 | 186 |
950H | 2413.00 | 190 |
960H | 2438.40 | 192 |
980H | 2489.20 | 196 |
985H | 2501.90 | 197 |
1000H | 2540.00 | 200 |
1020H | 2590.80 | 204 |
1050H | 2667.00 | 210 |
1070H | 2717.80 | 214 |
1085H | 2755.90 | 217 |
1100H | 2794.00 | 220 |
1120H | 2844.80 | 224 |
1130H | 2870.20 | 226 |
1140H | 2895.60 | 228 |
1150H | 2921.00 | 230 |
1160H | 2946.64 | 232 |
1170H | 2971.80 | 234 |
1175H | 2984.50 | 235 |
1180H | 2997.20 | 236 |
1200H | 3048.00 | 240 |
1250H | 3175.00 | 250 |
1260H | 3200.40 | 252 |
1270H | 3225.80 | 254 |
1300H | 3302.00 | 260 |
1325H | 3365.50 | 265 |
1350H | 3429.00 | 270 |
1360H | 3454.40 | 272 |
1380H | 3505.20 | 276 |
1400H | 3556.00 | 280 |
1440H | 3657.00 | 288 |
1450H | 3683.00 | 290 |
1460H | 3708.40 | 292 |
1500H | 3810.00 | 300 |
1510H | 3835.40 | 302 |
1535H | 3898.90 | 307 |
1550H | 3937.00 | 310 |
1560H | 3962.40 | 312 |
1600H | 4064.00 | 320 |
1630H | 4140.20 | 326 |
1660H | 4216.40 | 332 |
1680H | 4267.20 | 336 |
1700H | 4318.00 | 340 |
1765H | 4483.10 | 353 |
1855H | 4711.70 | 371 |
2010H | 5105.40 | 402 |
2100H | 5334.00 | 420 |
2200H | 5588.00 | 440 |
2360H | 5994.40 | 472 |
2500H | 6350.00 | 500 |
2680H | 6807.20 | 536 |
